应用范围： 静电集尘发生器；负离子发生器；等离子发生器，流光能驱动；臭氧管、臭氧片驱动；紫外线灯管驱动。

原理：将低压直流电压通过震荡转换为高压交流电压。

应用1：利用高压交流电可以直接驱动臭氧管、臭氧片等工作产生臭氧。

应用2：将高压交流电压通过倍压整流产生直流高压，利用直流高压带动静电集尘器，负离子碳刷，放电针-极板等工作产生负离子微风和微量臭氧。

典型应用：臭氧负离子发生器。 利用针尖或者碳刷对空气放电产生负离子。

应用产品案例：空气净化器负离子发生器

输入电压：AC100-120V  AC220-240W 工作电流5-10mA  输出电压：6-10KV

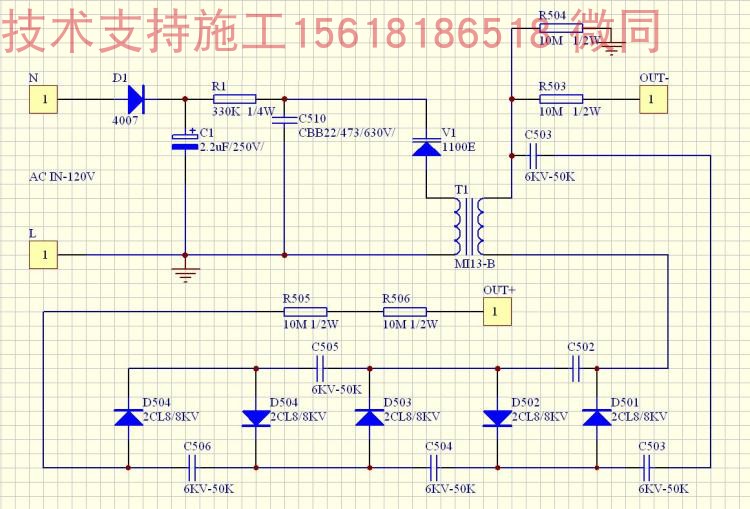

电路原理图

AC220V-240V 输入R1：680K，AC100-120V 输入R1：:330K。

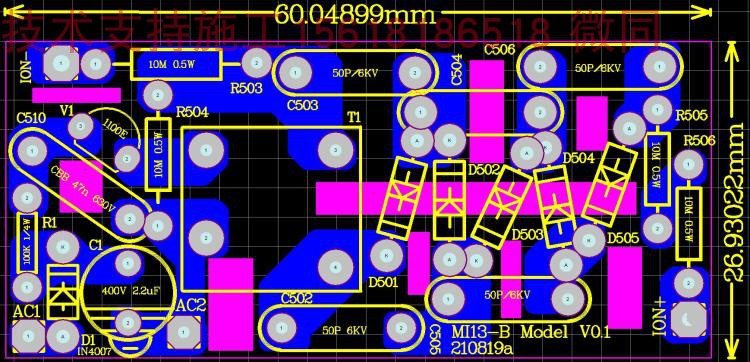

线路板布局布线参考

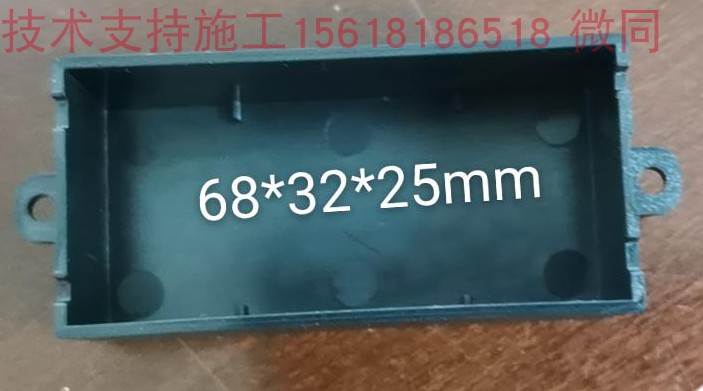

方案配套的灌封盒尺寸：名称G9 新外盒

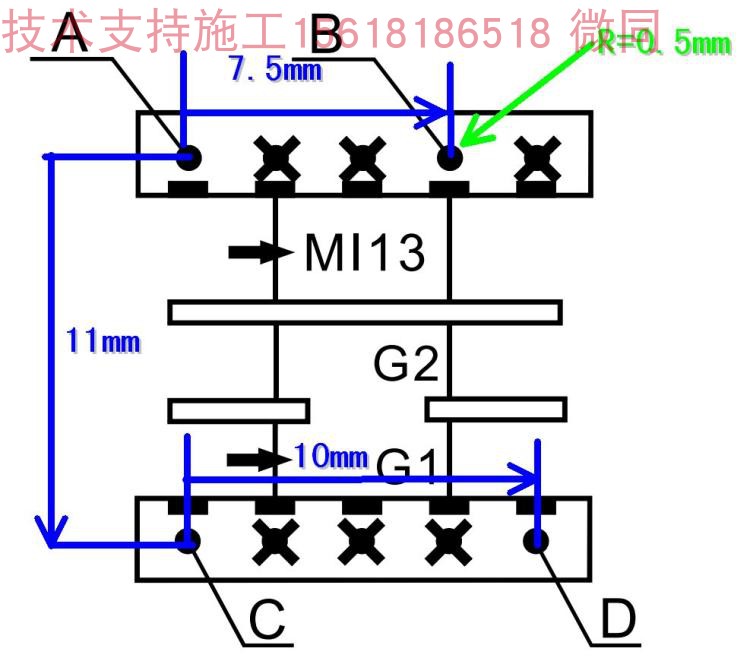

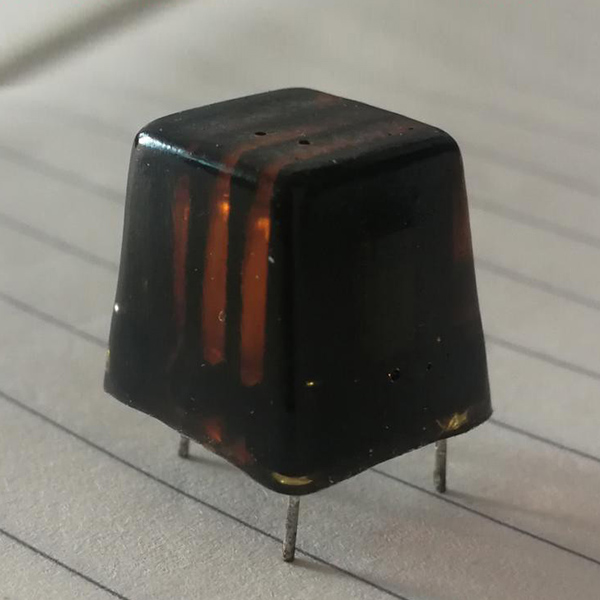

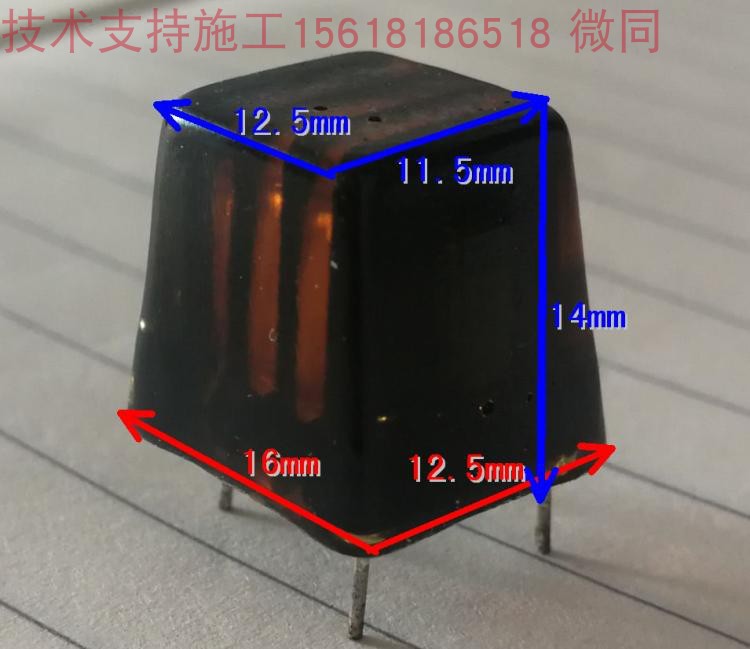

变压器引脚以及外形尺寸图

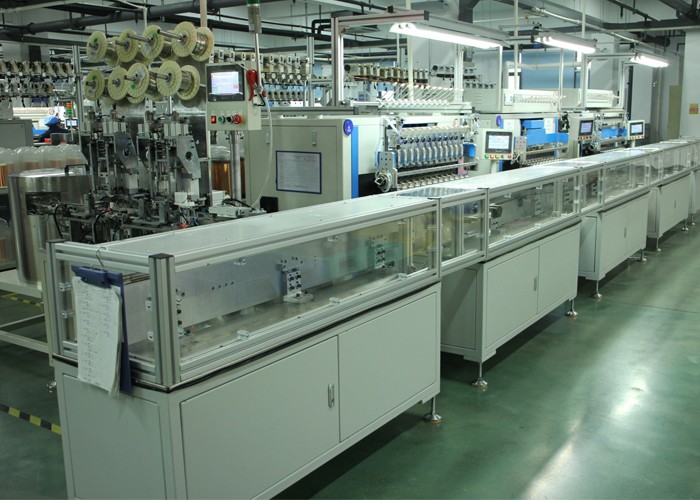

绕线车间一角

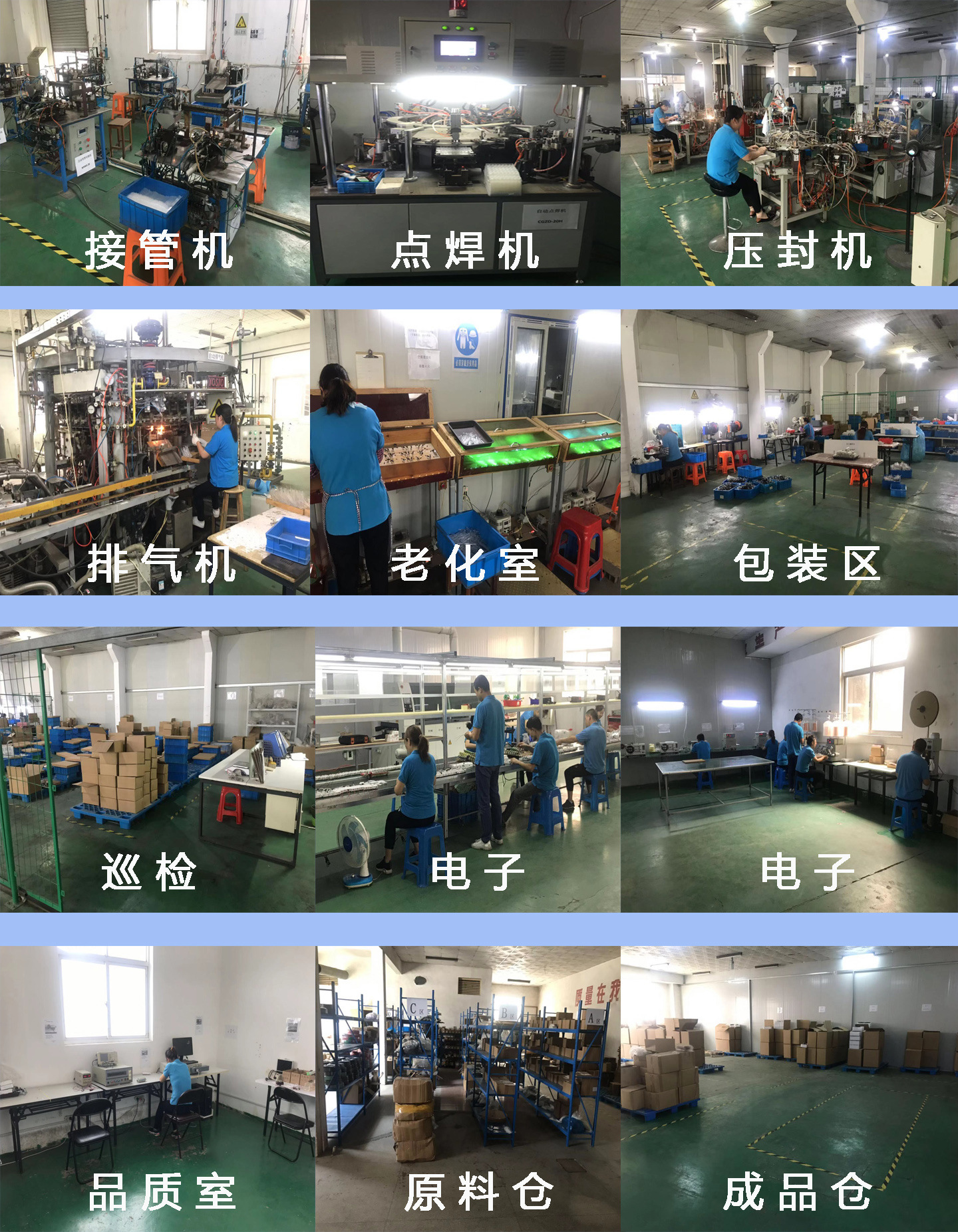

杀菌型紫外线灯管车间一角
