应用范围： 静电集尘发生器；负离子发生器；等离子发生器，流光能驱动；臭氧管、臭氧片驱动；紫外线灯管驱动。

原理：将低压直流电压通过震荡转换为高压交流电压。

应用1：利用高压交流电可以直接驱动臭氧管、臭氧片等工作产生臭氧。

应用2：将高压交流电压通过倍压整流产生直流高压，利用直流高压带动静电集尘器，负离子碳刷，放电针-极板等工作产生负离子微风和微量臭氧，利用直流高压引入到两个电极片之间灭蚊飞蛾等害虫。

典型应用：直流高压引入到两个电极片之间灭蚊飞蛾等害虫。

应用产品案例：室外灭蚊灯，有机种植田间灭虫等。

输入电压：DC12V   工作电流空载100-200mA 负载电流450-600mA 输出电压：4.5-5.5KV。

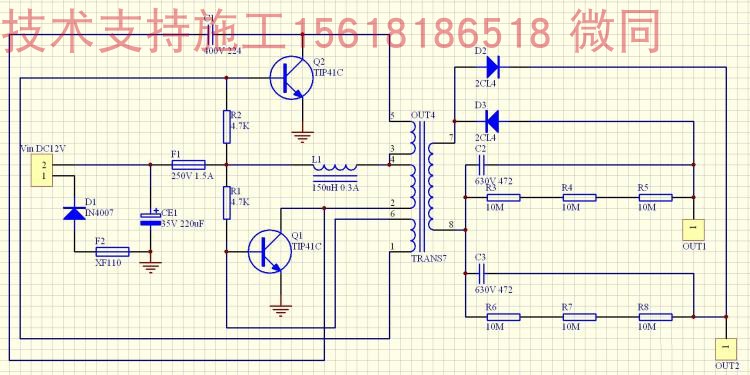

电路原理图

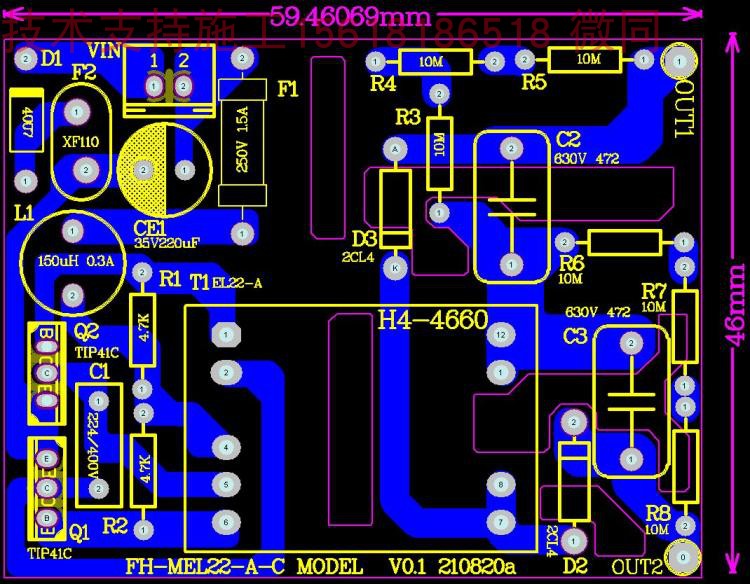

线路板布局布线参考

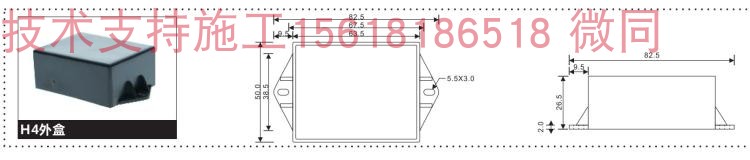

方案配套的灌封盒尺寸：名称H4

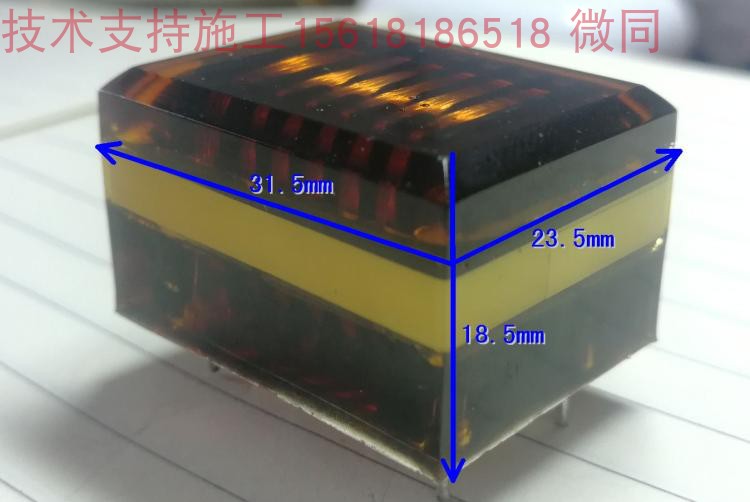

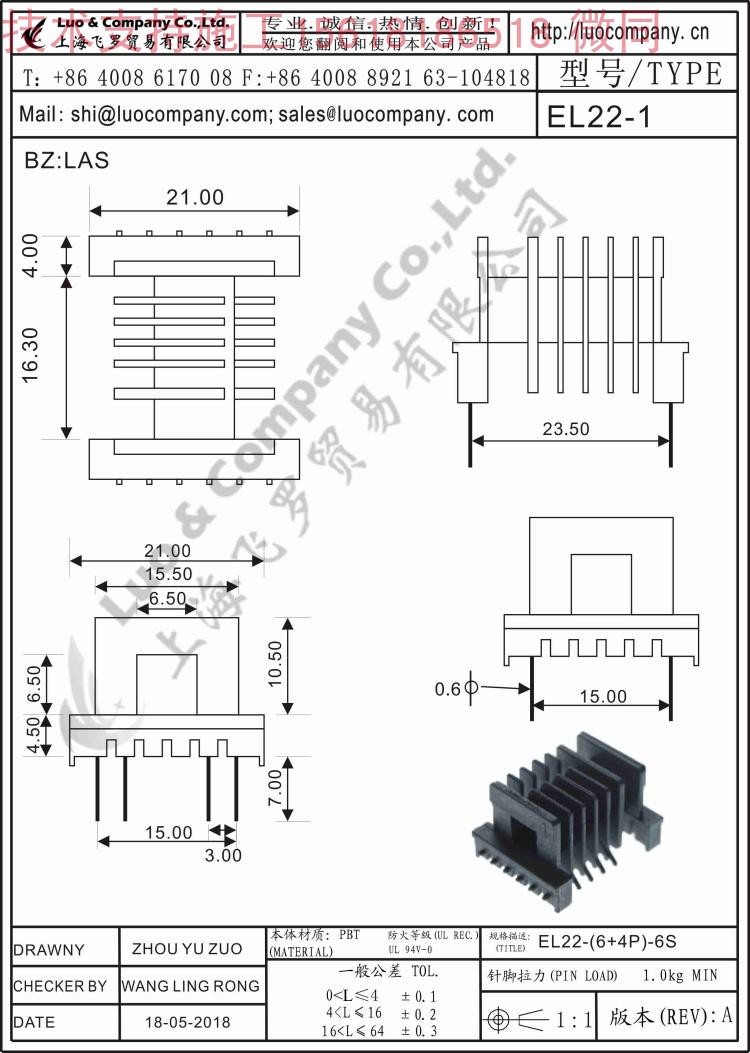

变压器引脚以及外形尺寸图
